上級者向けの組立と調整の醍醐味

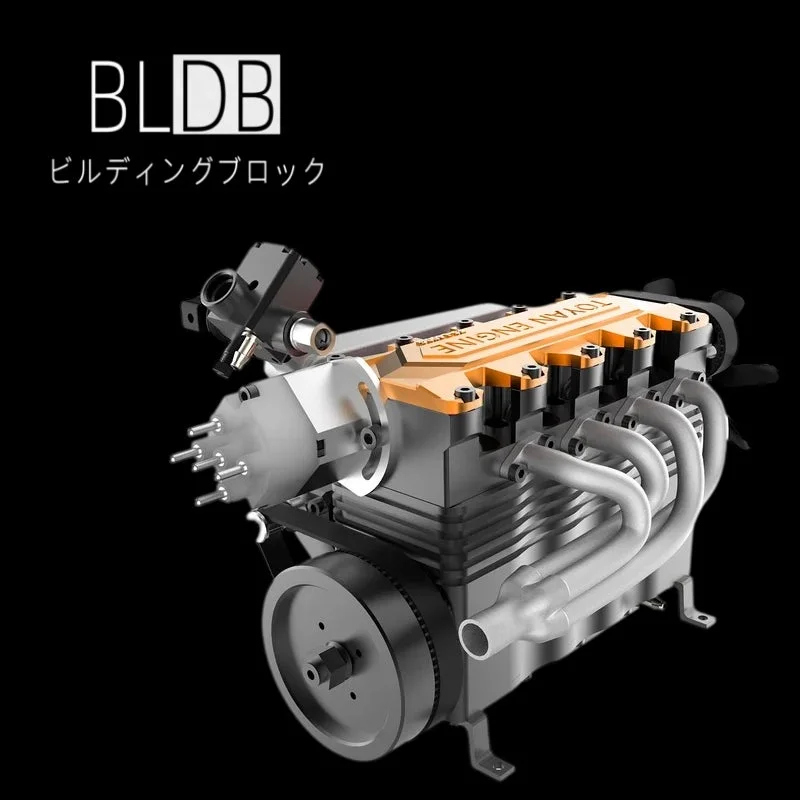

「TOYAN FS-L400BGC」は、4本のピストン、コンロッド、クランクシャフト、カムシャフト、吸排気バルブが連動する複雑な構造を、部品単位で組み立てるキットです。総排気量は14cc（各気筒3.5cc）で、本体寸法は約16.35×5.05×10cm、本体重量は約1,250gと、卓上に収まるサイズに4気筒の燃焼機構が凝縮されています。
単に完成品の外観を再現するだけでなく、組み立て後もバルブタイミング、点火順序、燃料ニードル、冷却水の流れ、各部の固定状態を確認し、調整する工程が続きます。機構を組み上げる作業と、始動条件を一つずつ整える作業を同じ製品で行える点が、本製品の大きな特徴です。
精密な直列4気筒の構造

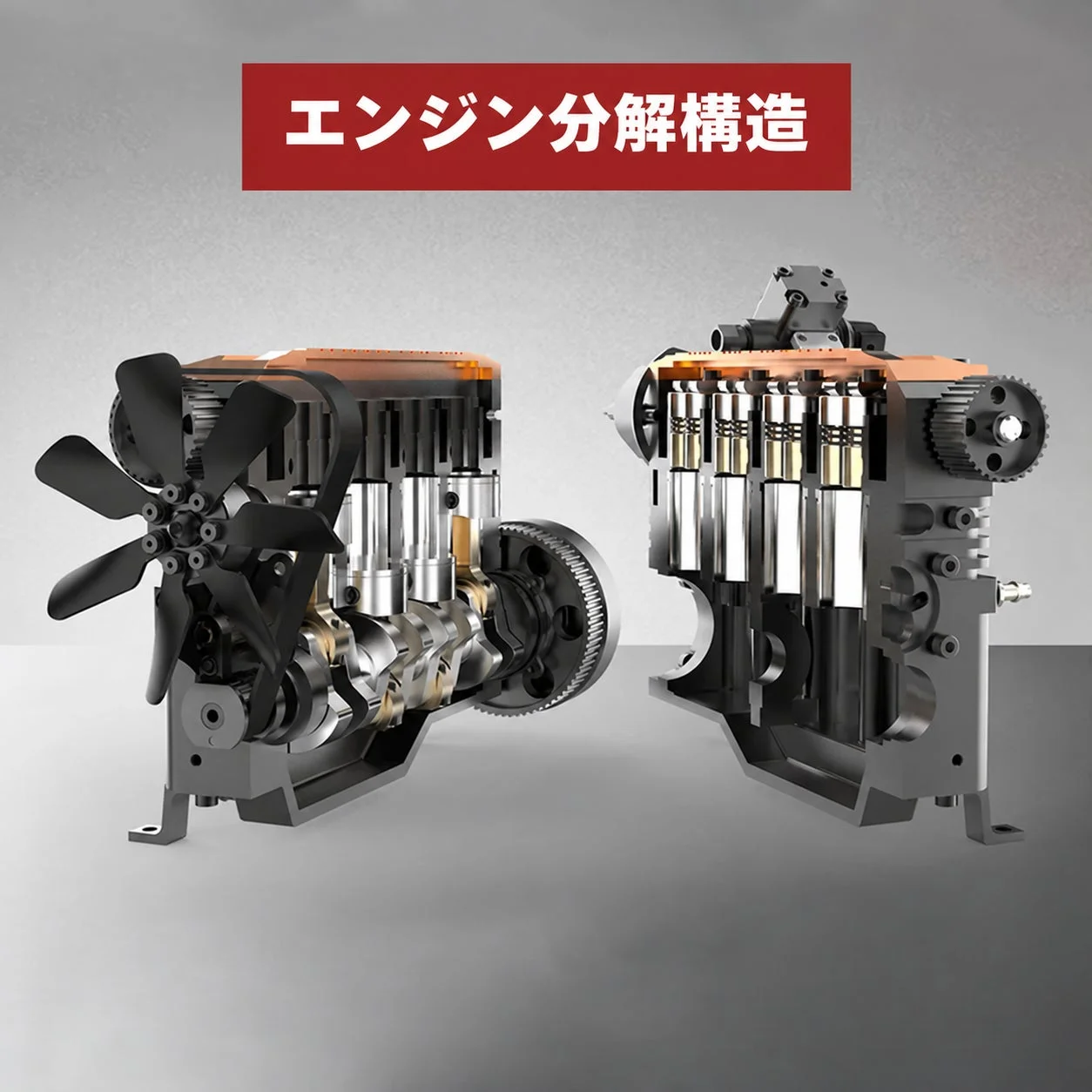

このエンジンは、ボア16.6mm、ストローク17.0mmのロングストローク設計を採用しており、対応回転域は3,200から13,500rpm、最高出力は3.05hpとされています。4本のピストンがそれぞれのコンロッドを介して一つのクランクシャフトに接続され、クランクシャフトには90度位相構造が採用されているため、4気筒の燃焼行程が時間差で続き、滑らかな回転を実現します。
吸気、圧縮、燃焼、排気の4行程が各気筒で進み、その力が一つの回転へまとまる過程を、組み立てと運転の両方から確認できます。高回転時の軸の振れやオイル漏れを抑えるため、クランクシャフト支持フレームと二重オイルシールが採用されています。
OHC動弁機構と冷却システム

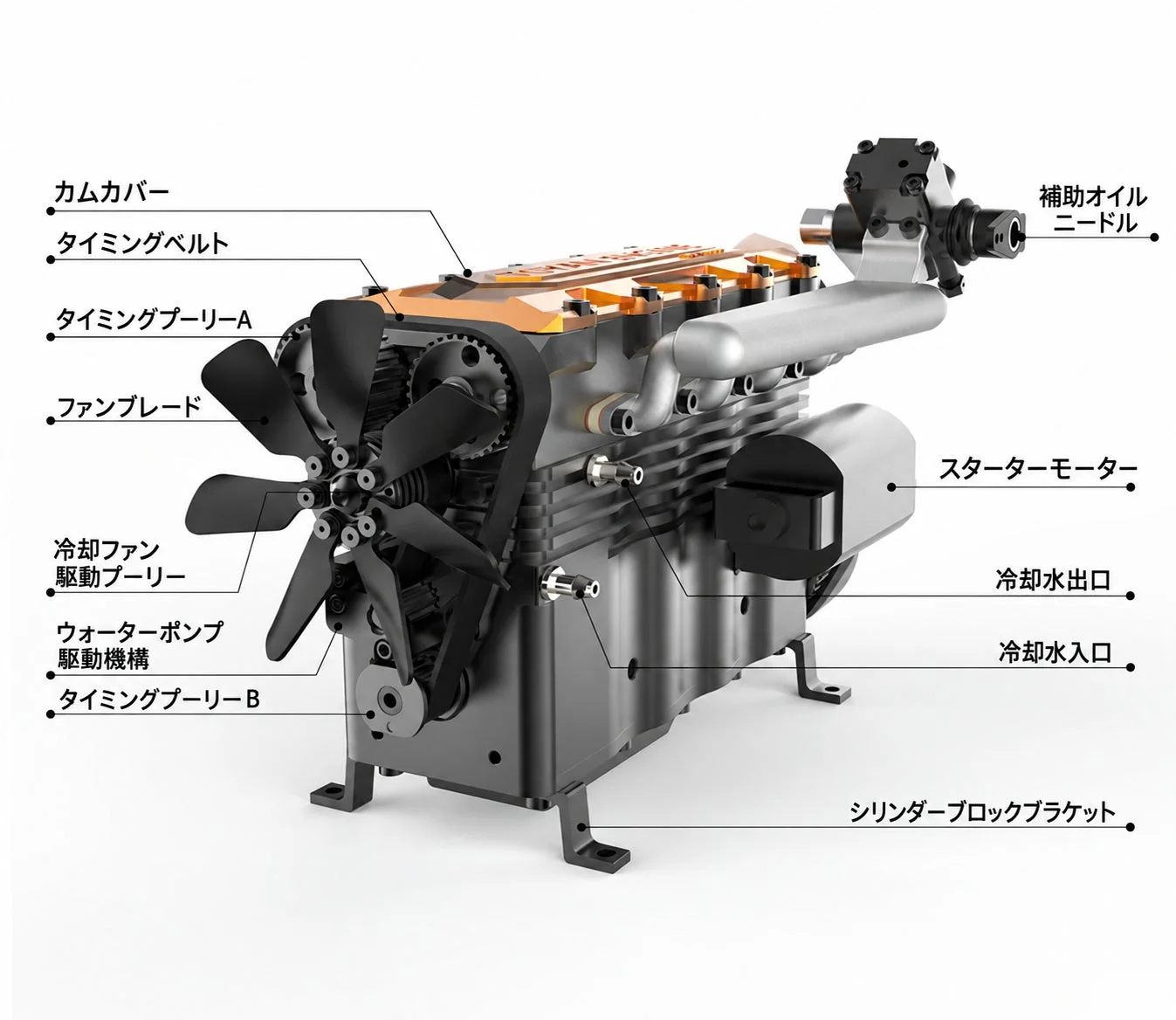

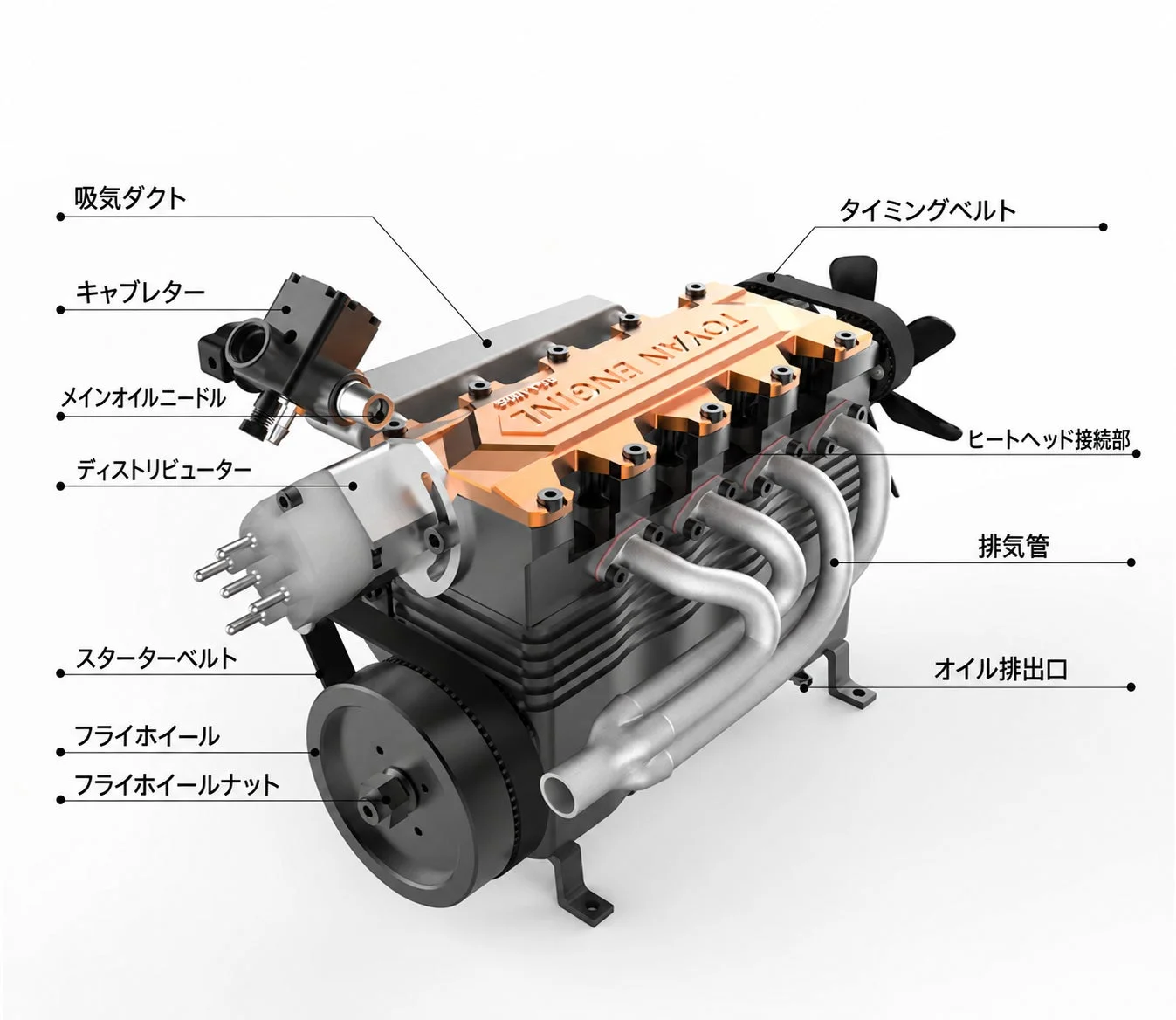

動弁機構には、シリンダーヘッド上部のカムシャフトが吸排気バルブを駆動するOHC（オーバーヘッドカムシャフト）方式が採用されています。クランクシャフトの回転は2基のシンクロプーリーを介してカムシャフトへ伝達され、ピストン位置に応じて吸排気バルブを開閉させます。組み立て時には、位相（タイミング）がずれると正常な始動につながらないため、高い精度での確認が必要です。
燃料供給にはキャブレター、燃料ニードル、インテークマニホールドを使用し、オクタン価92以上のガソリンが指定されています。点火にはCDI点火装置（コンデンサ放電点火装置）とME8型スパークプラグが必要です。始動方式は電動スターターで、6Vから12VのLiPoバッテリーが推奨されています。
冷却方式は水冷と空冷の併用です。運転時はウォーターポンプ、ラジエーターまたは冷却タンク、冷却チューブを接続し、冷却水を循環させます。潤滑方式は、クランクケース内部の回転を利用して潤滑剤を各部へ送るはねかけ式で、独立潤滑方式への拡張も可能です。
3つの販売構成と「秋のメカニカル・モデルフェア」
「TOYAN FS-L400BGC」は、以下の3つの販売構成で提供されます。
- エンジン模型（単体）

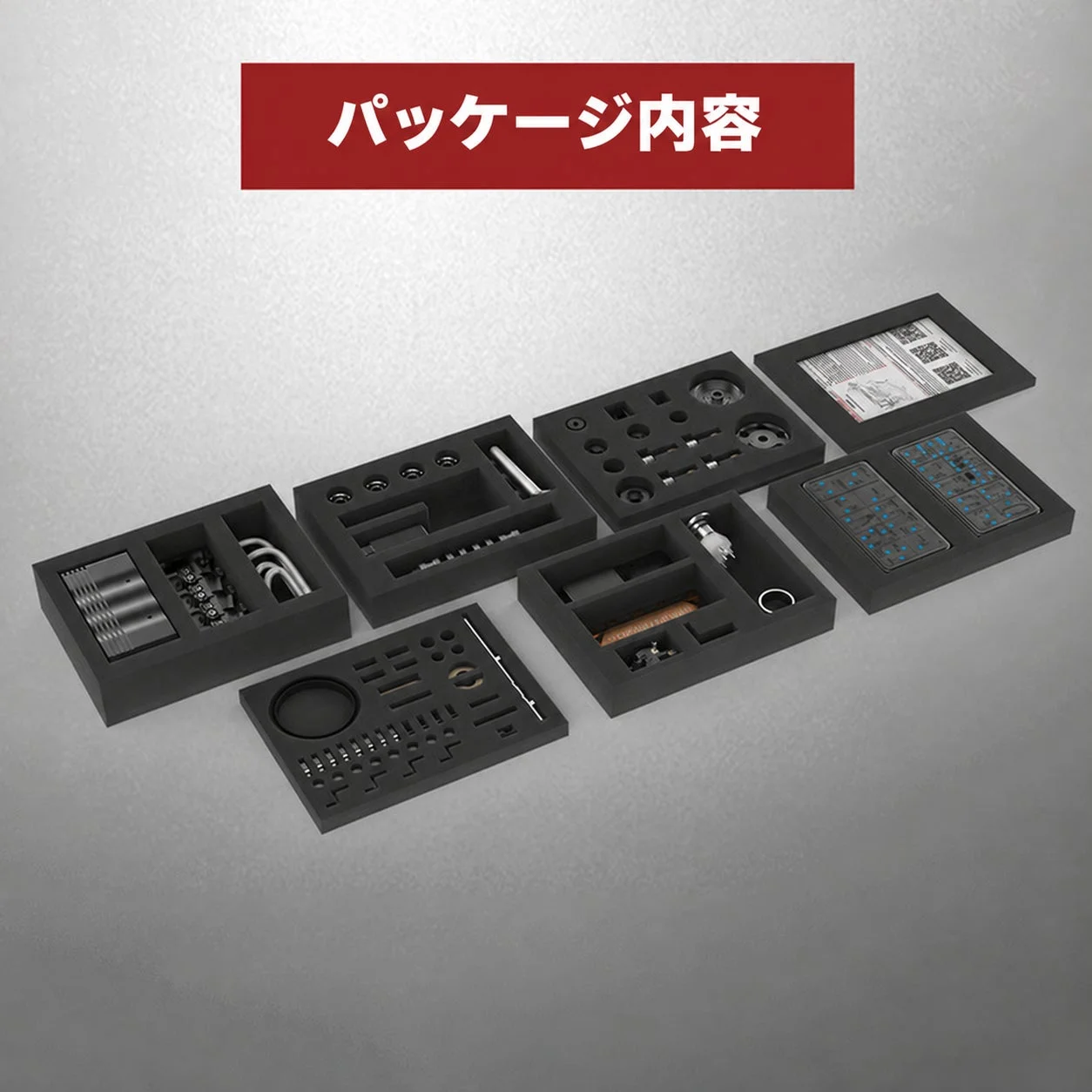

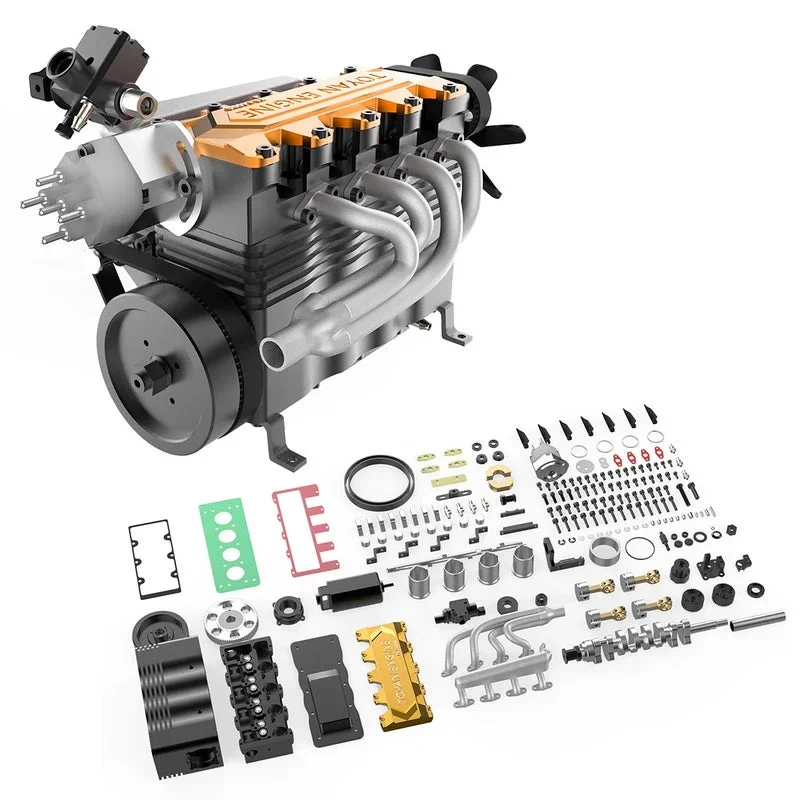

未組立エンジンキット、TOYANエンジン用工具セット、組立説明書が含まれます。始動に必要な周辺部品は含まれません。2026年9月13日時点の価格は126,495円です。 - エンジン模型とエンジン始動キット

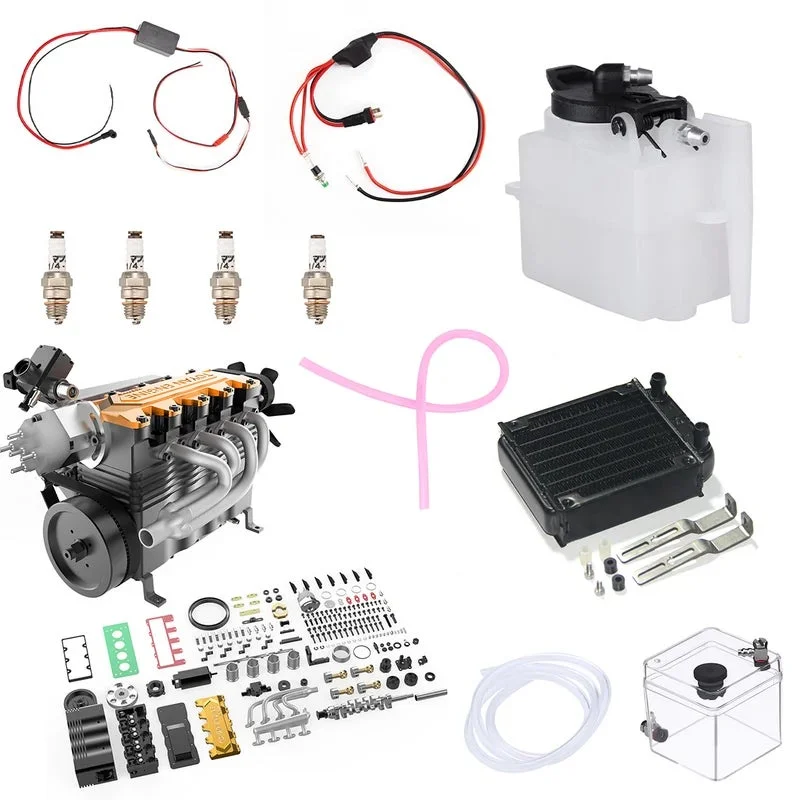

エンジン本体に、対応する始動用部品が付属します。燃料、冷却水、バッテリー、充電器などは別途必要です。2026年9月13日時点の価格は143,183円です。 - エンジン模型、エンジン始動キット、台座

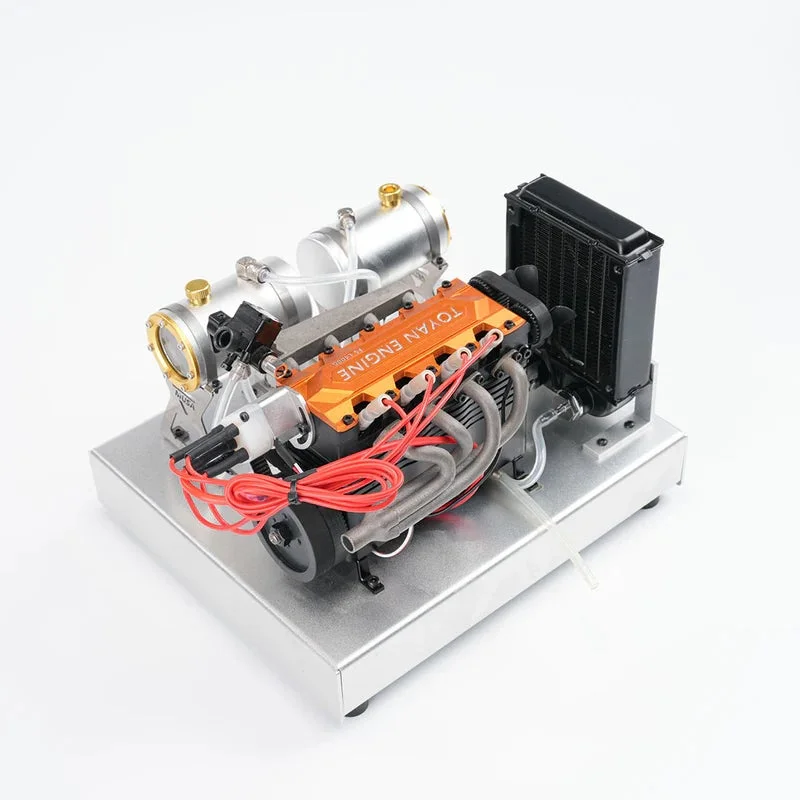

始動用部品に加えて台座が付属します。卓上での始動試験に適しています。2026年9月13日時点の価格は156,533円です。
価格、在庫、付属品の構成は変更される場合があるため、注文時の商品ページ表示を優先してください。
BLDB公式オンラインストアでは、2026年9月1日から全商品を対象とする「秋のメカニカル・モデルフェア」を実施中です。購入手続き画面でクーポンコード「SILVER15」を入力すると、対象注文の表示価格から15％割引が適用されます。本製品も対象となります。
製品仕様
| 項目 | 内容 |
|---|---|
| ブランド | TOYAN |
| モデル | FS-L400BGC |
| エンジン形式 | ガソリン内燃エンジン |
| シリンダー配列 | 直列4気筒 |
| サイクル | 4ストローク |
| 動弁機構 | OHC |
| 排気量 | 14cc（3.5cc×4気筒） |
| ボア | 16.6mm |
| ストローク | 17.0mm |
| 回転数 | 3,200から13,500rpm |
| 最高出力 | 3.05hp |
| 冷却方式 | 水冷、空冷併用 |
| 潤滑方式 | はねかけ式、独立潤滑方式へ拡張可能 |
| 始動方式 | 電動スターター |
| 点火方式 | CDI点火 |
| スパークプラグ | 1/4-32ねじ、ME8型 |
| 始動電源 | 6から12V、2Sから3S LiPoバッテリー推奨 |
| 燃料 | オクタン価92以上のガソリン |

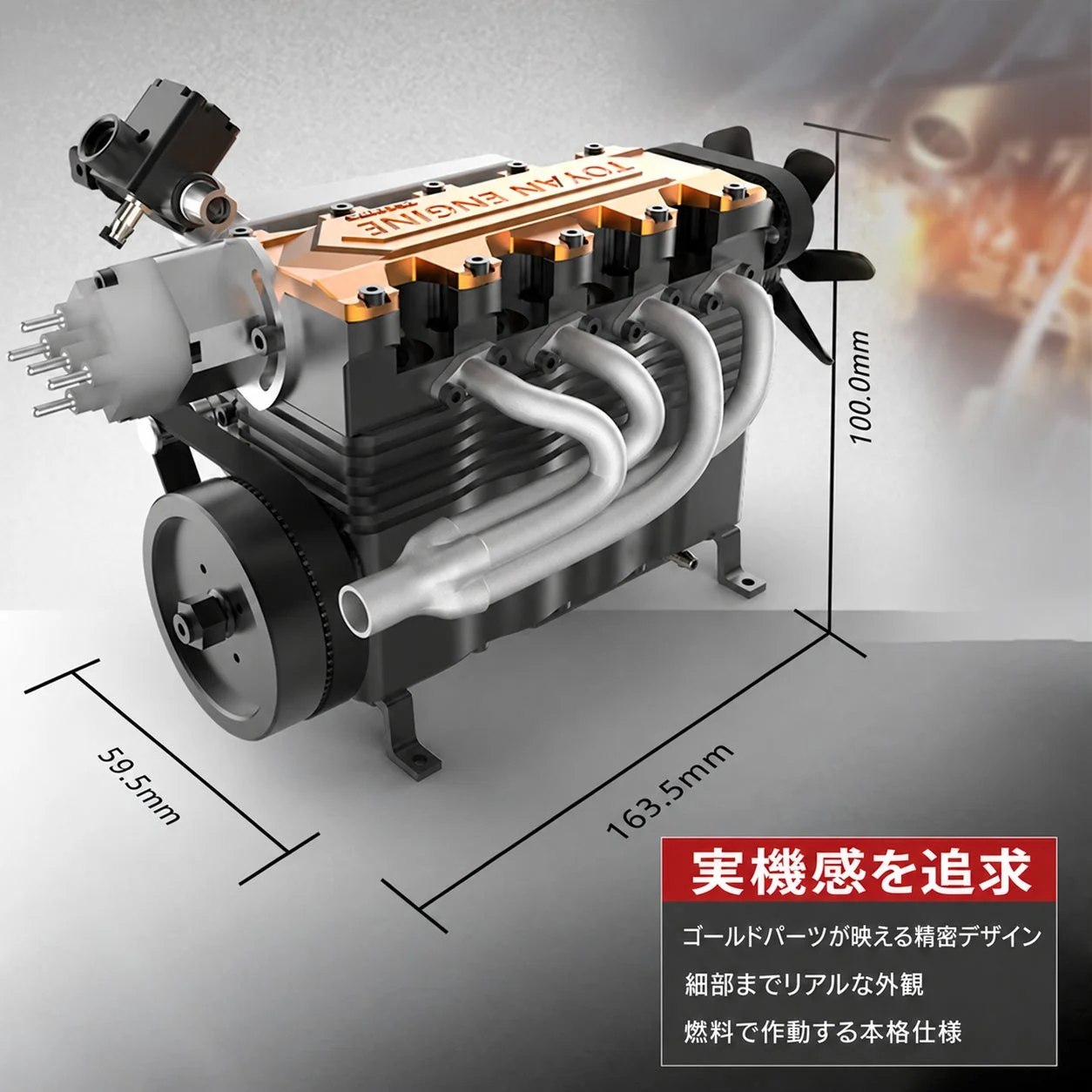

| 本体サイズ | 約16.35×5.05×10cm |
| 本体重量 | 約1,250g |
| 対象年齢 | 16歳以上 |
安全上の注意とRCカー・ボートへの搭載検討
本製品は玩具ではなく、燃料、火気、高温部、排ガス、高速回転部を扱う上級者向け模型エンジンです。対象年齢は16歳以上ですが、安全な取り扱いには十分な知識と経験が必要です。必ず屋外または十分に換気された環境で運転し、排ガスを吸い込まないようにしてください。燃料の保管と給油は火気から離れた場所で行い、漏れがある状態での始動は避けてください。運転中と停止直後は、エンジン、排気管、冷却系へ触れないように注意が必要です。
RCカーやボートへの搭載も検討可能ですが、車体や船体への適合を保証する製品ではありません。搭載前に、本体寸法、重量、出力軸、減速比、クラッチ、冷却能力、燃料タンク位置、排気経路、振動対策、制動能力、電源容量などを確認し、通信途絶や電源低下が起きた場合に安全側へ移行するフェイルセーフも必要です。模型用エンジンとRC機器に関する知識が求められるため、経験のない状態での搭載運転は推奨されていません。
商品情報
-
商品名：TOYAN FS-L400BGC 14cc直列4気筒ガソリンエンジン組立キット
-
発売日：2026年9月13日
-
販売店舗：BLDB公式オンラインストア
-
商品ページ：https://bldb.jp/products/toyan-fs-l400bgc-14cc-inline-four-gasoline-engine-kit
-
